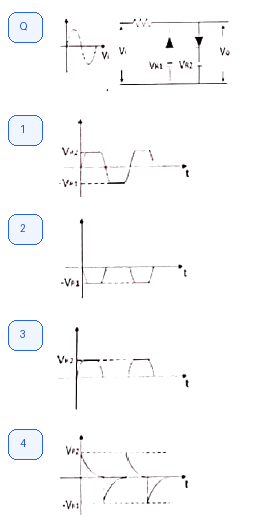

그림과 같은 회로의 전달 특징은? (단, V R1 ＜V R2 )
ITPASSLAB 재구성 문제 자료
크게 보기 ↗
크게 보기 ↗정답 1번
두 바이어스 전원과 반대 방향 다이오드는 출력이 위쪽에서 +VR2, 아래쪽에서 -VR1을 넘을 때 각각 도통해 파형을 제한한다. VR1<VR2인 비대칭 양방향 리미터의 출력은 그림 보기 ①과 같다.
