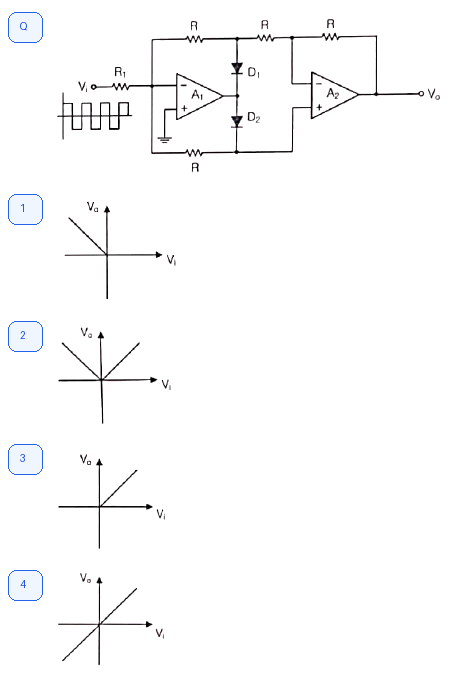

다음 회로에서의 출력 파형으로 옳은 것은?
ITPASSLAB 재구성 문제 자료
크게 보기 ↗
크게 보기 ↗정답 2번
다이오드와 연산증폭기 회로가 입력의 음의 반주기를 반전하고 양의 반주기는 그대로 통과시키므로 출력은 절댓값 파형 Vo=|Vi|가 됩니다. 이에 해당하는 것은 그림 보기 2입니다
