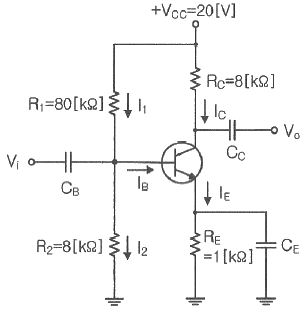

그림의 직류 동작점 Q = (I_C, V_CE)로 가장 가까운 것은? (β = 50, V_BE = 0.7 V이며 커패시터는 직류에서 개방으로 본다.)

정답 3번

베이스 분압 회로를 테브난 등가로 바꾸면 V_TH = 20×8/(80+8) ≈ 1.818 V, R_TH = 80 kΩ∥8 kΩ ≈ 7.273 kΩ이다. 베이스 전류를 포함하면 I_B = (V_TH−V_BE)/[R_TH+(β+1)R_E] ≈ 19.19 μA이다. 따라서 I_C = 50I_B ≈ 0.959 mA, I_E = 51I_B ≈ 0.979 mA가 된다. V_CE = 20−I_C×8 kΩ−I_E×1 kΩ ≈ 11.35 V이다. 그러므로 동작점은 약 (0.96 mA, 11.35 V)이다. 분압기의 무부하 전압을 그대로 베이스 전압으로 두면 베이스 전류 때문에 생기는 전압 강하를 놓친다.
