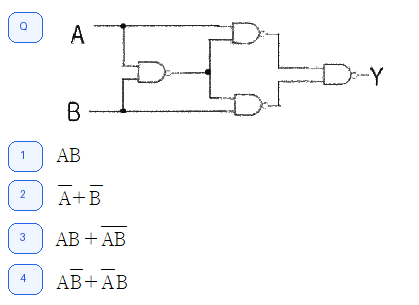

그림과 같은 회로의 출력은?
ITPASSLAB 재구성 문제 자료
크게 보기 ↗
크게 보기 ↗정답 4번
첫 NAND 출력 N=¬(AB)이 위·아래 NAND에 각각 A, B와 함께 들어가고 마지막 NAND에서 결합된다. Y=¬[¬(AN)·¬(BN)]=N(A+B)=A¬B+¬AB이므로 XOR 파형인 그림 보기 ④가 맞다.
콘텐츠 정보
- 자료 유형
- 편집복원
- 검수 상태
- 내용 검수 완료
- 해설 작성·검수
- 정처LAB 편집 기준
- 최종 검수
- 2026-08-22
크게 보기 ↗첫 NAND 출력 N=¬(AB)이 위·아래 NAND에 각각 A, B와 함께 들어가고 마지막 NAND에서 결합된다. Y=¬[¬(AN)·¬(BN)]=N(A+B)=A¬B+¬AB이므로 XOR 파형인 그림 보기 ④가 맞다.
