← 회차 전체 문제공개 기출내용 검수 완료2022년 지방직 기출 · 컴퓨터일반 · 11번

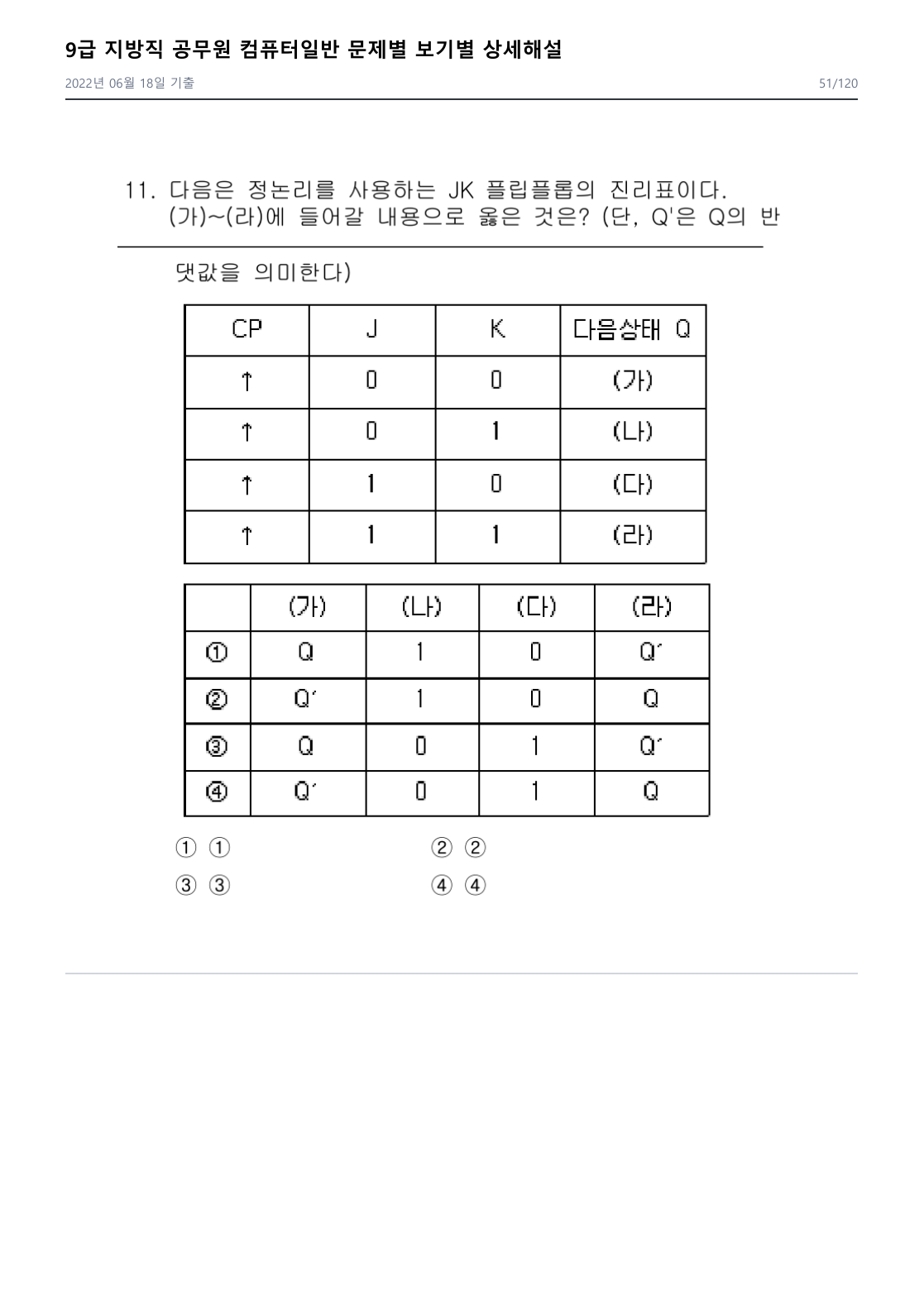

정논리를 사용하는 JK 플립플롭의 진리표에서 (가)~(라)에 들어갈 내용을 바르게 연결한 것은? (Q′은 Q의 반댓값이다.)
ITPASSLAB 재구성 JK 플립플롭 표
J=0, K=0 → (가)
J=0, K=1 → (나)
J=1, K=0 → (다)
J=1, K=1 → (라)
- 1
(가) Q, (나) 1, (다) 0, (라) Q'
오답 이유J,K=01은 리셋이므로 (나)는 1이 아니라 0이어야 한다. - 2
(가) Q', (나) 1, (다) 0, (라) Q
오답 이유00에서 상태는 반전되지 않고 Q를 유지하며 01·10의 결과도 서로 바뀌어 있다. - 3
(가) Q, (나) 0, (다) 1, (라) Q'
정답 근거00 유지, 01 리셋, 10 셋, 11 토글 순서인 Q, 0, 1, Q′와 일치한다. - 4
(가) Q', (나) 0, (다) 1, (라) Q
오답 이유00 입력에서 Q′로 반전되지 않고 현재 Q를 유지하므로 틀리다.
정답·상세해설정답 3번
JK 플립플롭은 J,K가 00이면 현재 상태 Q를 유지하고, 01이면 0으로 리셋, 10이면 1로 셋, 11이면 Q′로 토글한다. 따라서 (가) Q, (나) 0, (다) 1, (라) Q′인 ③이 맞다.
