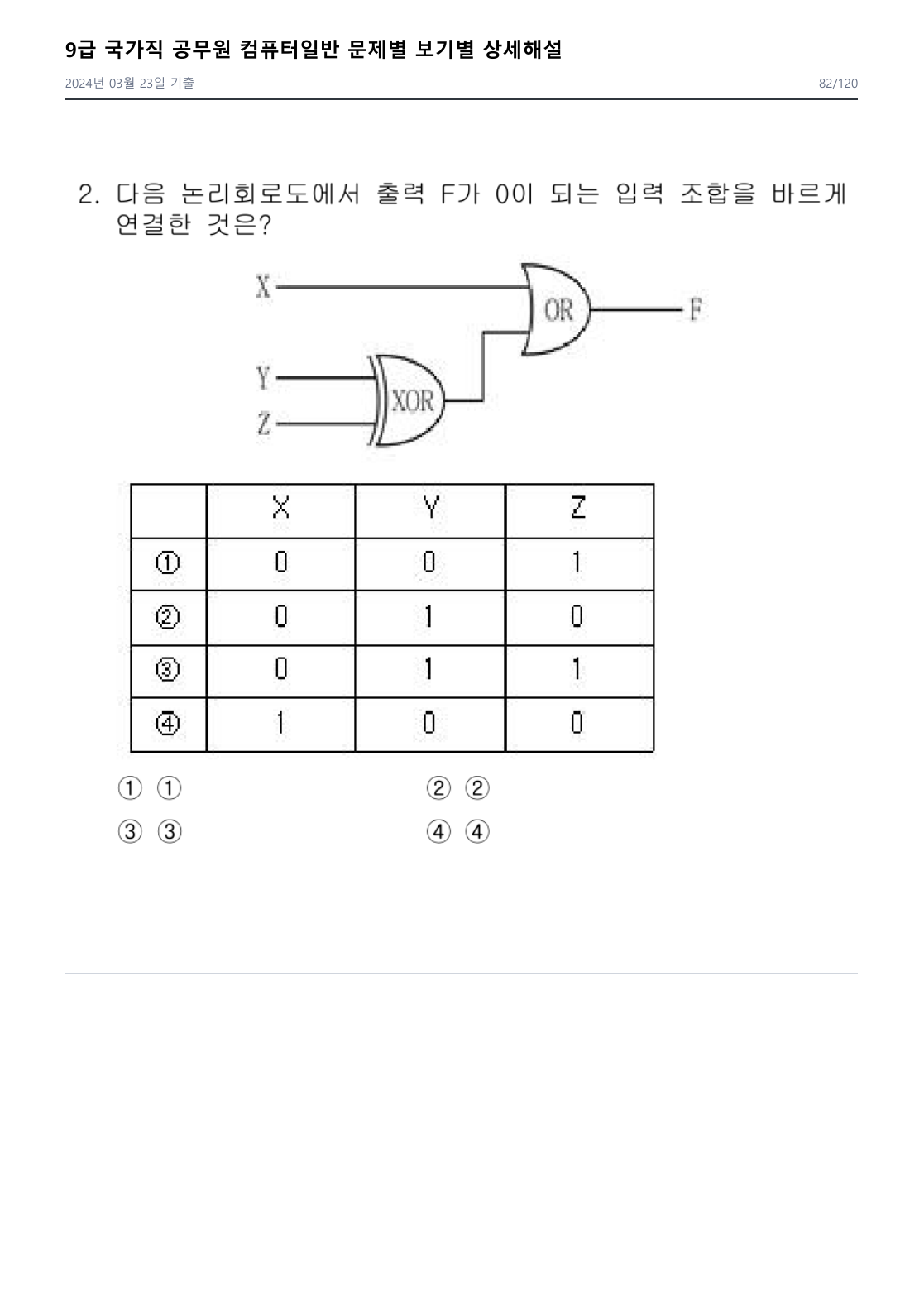

다음 논리회로도에서 출력 F가 0이 되는 입력 조합을 바르게 연결한 것은?
원문 이미지 포함 문제
정답 3번
논리회로의 출력 F가 0이 되기 위한 입력 조건을 찾는 문제입니다. 전체 회로는 F = X OR (Y XOR Z) 구조입니다.OR 게이트의 출력이 0이 되려면 모든 입력이 0이어야 하므로, X = 0이고 (Y XOR Z) = 0이어야 합니다.XOR 게이트는 두 입력이 서로 같을 때 0을 출력하므로, Y와 Z의 값이 같아야 합니다.따라서 X = 0, Y = 1, Z = 1 (또는 X = 0, Y = 0, Z = 0) 조합일 때 출력 F는 0이 됩니 다. 오답·함정 포인트: X=0, Y=0, Z=1: XOR 결과가 1이 되어 F=1X=0, Y=1, Z=0: XOR 결과가 1이 되어 F=1X=1, Y=0, Z=0: X가 1이므로 F=1
