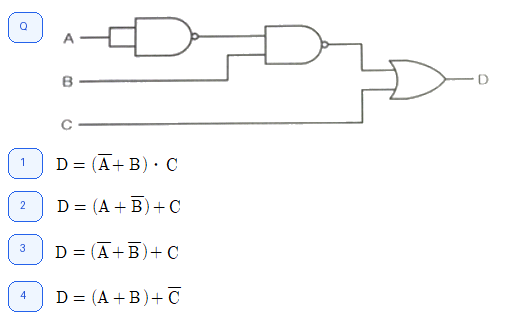

다음 그림의 논리 회로에 대한 논리식은?
ITPASSLAB 재구성 문제 자료
크게 보기 ↗
크게 보기 ↗정답 2번
첫 NAND 출력은 (A'B)'=A+B'이고, 마지막 단계에서 C와 OR되므로 D=A+B'+C가 된다. 이 식에 해당하는 그림 보기 ②가 맞다.
