편집복원내용 검수 완료2020년 정보통신기사 2회 필기 · 디지털 전자회로 · 18번

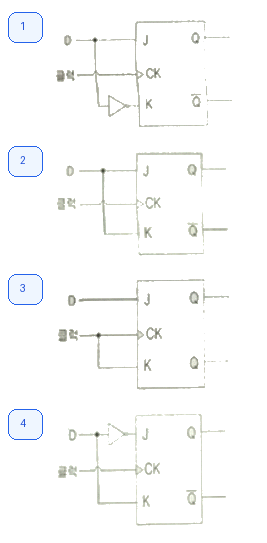

J-K 플립플롭을 사용하여 D형 플립플롭을 만들기 위한 외부 결선방법으로 맞는 것은?

ITPASSLAB 재구성 문제 자료

정답·상세해설

정답 1번

JK 플립플롭은 J=D, K=¬D로 연결하면 D=1일 때 set되고 D=0일 때 reset되어 다음 상태 Q가 D와 같아진다. D를 J에 직접 넣고 인버터를 거쳐 K에 넣는 그림 보기 ①이 맞다.
